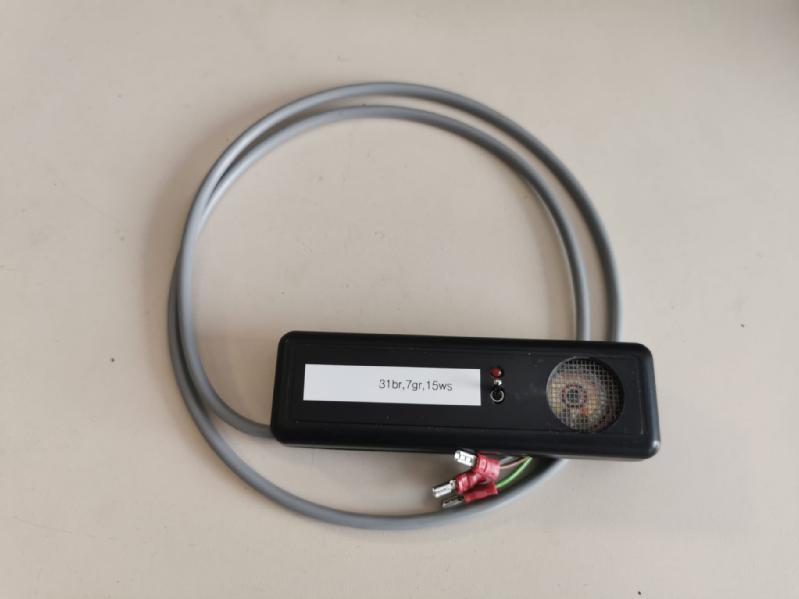

Akustisches Zündeinstellgerät f. EMZA Elektronik Zündung Trabant 601

Akustisches Zündeinstellgerät f. EMZA Elektronikgeber Zündung Trabant 601

- sofort einsatzbereit für genaue ZZP!!!

- Die Montage Anleitung ist im Lieferumfang enthalten

Anschluss und Funktionsweise:

1. Steckanschlüsse: weiß an 15, grün an 7, braun an 31 an Geberplatte anschließen

2. Zündzeitpunkteinstelluhr in Zylinder 1 montieren und ZZP wie folgt einstellen (bei Serie 4,0mm v. OT)

3. Die Grundplatte bewegen bis das Akustische Signal ertönt --> ZZP eingestellt an Zylinder 1

4. Bei Zylinder 2 ebenso den gewünschten ZZP mit der Zündzeitpunkteinstelluhr einstellen, Leiterplatte an den kleinen Schrauben lockern und solange schwenken, bis das Akustische Signal aus geht --> ZZP eingestellt an Zylinder 2

ACHTUNG!: beim Vertauschen der Anschlusskabel werden Elektronische Bauteile der Grundplatte beschädigt!
